基于先進的低頻法測試原理
一鍵完成CT直阻、勵磁、變比和極性測試

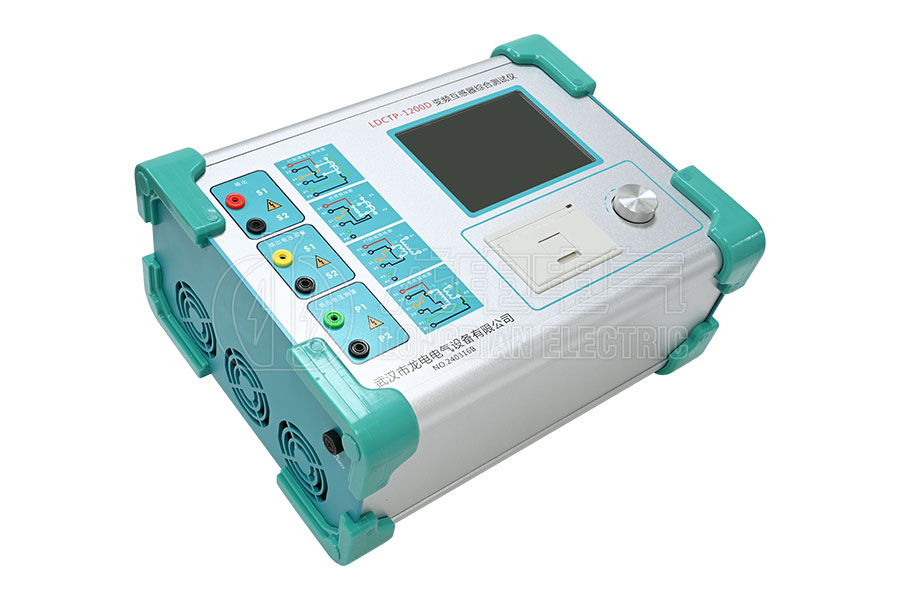

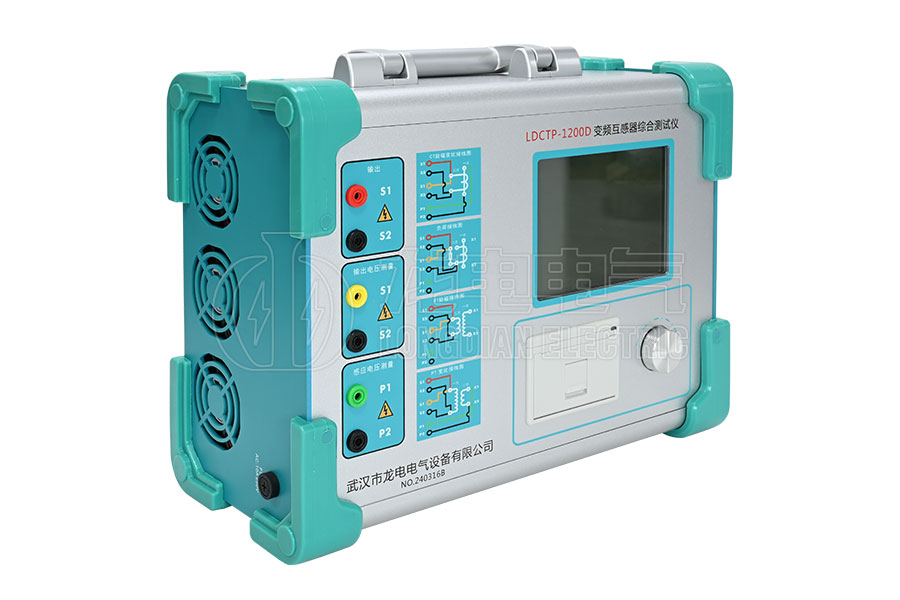

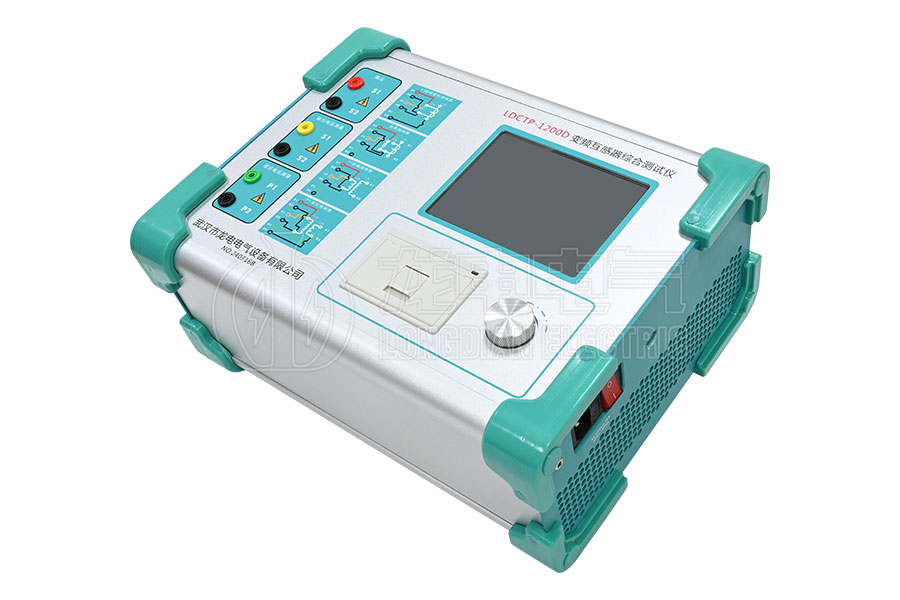

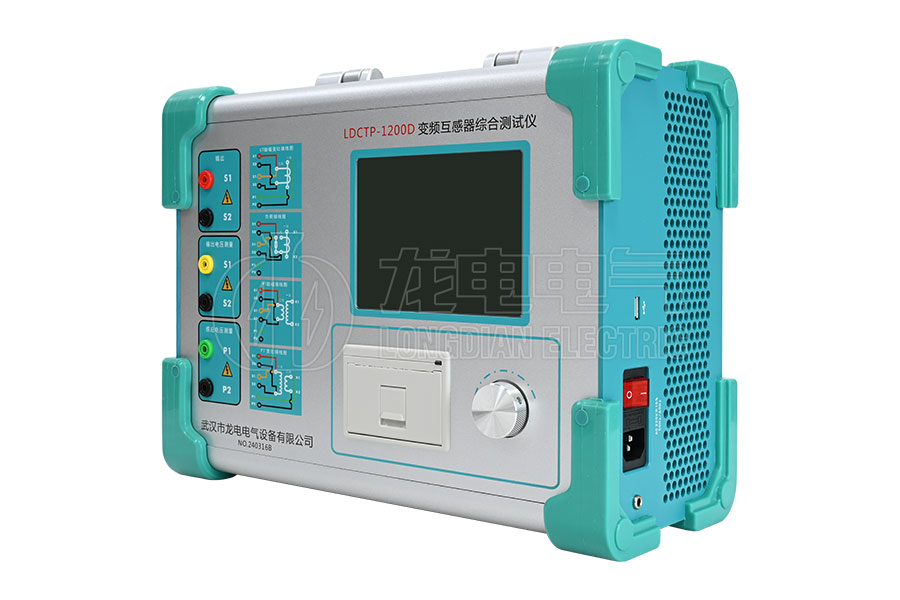

LDCTP-1200D變頻互感器綜合測試儀是一種用于測量變頻互感器性能參數的儀器。既滿足各類CT(如:保護、計量、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
LDCTP-1200D變頻互感器綜合測試儀采用先進的測量技術,測試精度高;功能全面,可以滿足各種現場測試需求;操作簡單,易于使用;體積小、重量輕,便于攜帶。
變頻互感器綜合測試儀廣泛應用于電力系統、電網調度、電力檢驗等領域,用于對變頻互感器進行定期檢驗、維護和校準。
產品別稱:互感器伏安特性測試儀,互感器特性綜合測試儀,互感器特性測試儀,互感器綜合測試儀,CT伏安特性測試儀,PT伏安特性測試儀
輸入電源電壓 | AC110~264V;50~60Hz |
輸出 | 0~180Vrms,12Arms,36A(峰值) |
電壓測量精度 | 范圍:2~100Vrms,精度:±0.1% |
CT變比測量 | 范圍:1~40000,精度:±0.1% |
PT變比測量 | 范圍:1~40000,精度:±0.1% |
相位測量 | 精度:±2min,分辨率:0.5min |
繞組電阻測量 | 范圍:0~300Ω,精度:0.2%±2mΩ |
交流負載測量 | 范圍:0~1000VA,精度:1%±0.2VA |
升流功能(選配) | 范圍:0~150A;時間:0~180S |
工作環境 | 溫度:-20℃~50℃,濕度:≤90% |
尺寸、重量 | 尺寸340mm×260mm×140mm,重量≈7kg |
◆ LDCTP-1200D變頻互感器綜合測試儀功能全面,既滿足各類CT(如:保護、計量、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
◆ LDCTP-1200D變頻互感器綜合測試儀自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和電感等參數。
◆ 測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
◆ 基于先進的低頻法測試原理,能應對拐點高達80KV的CT測試。
◆ LDCTP-1200D變頻互感器綜合測試儀采用國際流行方波法,讓勵磁曲線更加完美。
◆ LDCTP-1200D變頻互感器綜合測試儀可存儲3000組測試數據,掉電不丟失。
◆ 測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
◆ 易于攜帶,儀器重量大約7Kg。
