采用特殊屏蔽、隔離和接地等措施
過壓、過流及零位合閘保護功能
帶0.75倍電壓切換功能

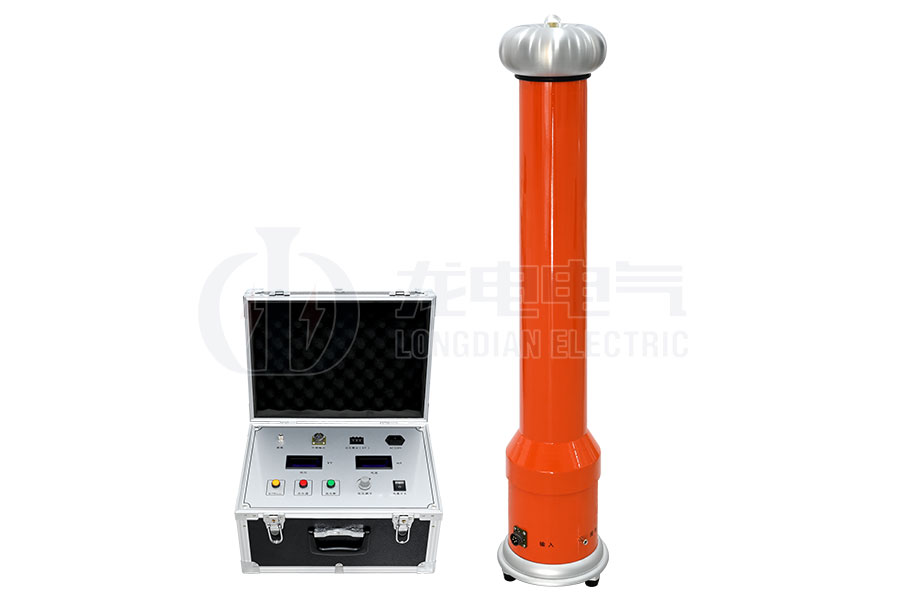

LDZGF分體式直流高壓發生器采用了高頻倍壓電路,應用了最新的PWM高頻脈寬調制技術,閉環調整,采用了電壓大反饋,使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術,并根據電磁兼容性理論,采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式,并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點,有可靠的過壓、過流及零位合閘保護功能,帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
產品別稱:直流高壓發生器、高壓發生器、分體式直流高壓發生器、中頻直流高壓發生器
規格/技術參數 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 |
額定電壓(kV) | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 |
額定電流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
額定功率(W) | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 |
控制箱質量 | 5.5 | 6.0 | 6.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.8 |
倍壓筒質量 | 8.7 | 9 | 9 | 24 | 24 | 24.5 | 33.5 | 33.5 | 33.5 |
倍壓筒高度 | 970 | 970 | 970 | 1250 | 1250 | 1250 | 1650 | 1650 | 1650 |
電壓精度 | ±(1.0%讀數+2個字) | ||||||||
電流精度 | ±(1.0%讀數+2個字) | ||||||||
紋波系數 | ≤0.5% | ||||||||
電壓穩定度 | 電源電壓變化±10%時≤1% | ||||||||
過載能力 | 空載電壓可超出額定電壓10%使用10分鐘 最大充電電流為1.25倍額定電流 | ||||||||
電源 | 單相交流50Hz 220V±10% | ||||||||
工作方式 | 間斷使用:額定負載30分鐘 | ||||||||
1.1倍額定電壓使用:10分鐘 | |||||||||
工作環境 | 溫度:-10℃~+40℃ | ||||||||
相對濕度:室溫為25℃時不大于85%(無凝露) | |||||||||
海拔高度:1500米以下 | |||||||||
帶電容,負荷能力 | 被試品電容量無限制 | ||||||||
可用1.5倍的額定電流充電 | |||||||||
結構特點 | 電氣絕緣倍壓筒 | ||||||||
空氣絕緣、無泄漏之慮 | |||||||||
操作箱特點 | 高精度0.75UDC1mA單觸按鈕(精度≤1.0%) 最適合氧化鋅避雷器試驗 | ||||||||
過壓保護采用數字撥碼開關,一目了然 | |||||||||
便攜式機箱,現場更方便 |
◆ 精度高、測量準確??刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值,使用時無需外加分壓器,接線簡單。儀器具有高、低壓端測量泄漏電流,高壓端采用圓形屏蔽數字表顯示,不怕放電沖擊,抗干擾性能好,適合現場使用。
◆ 電壓調節穩定度高,全量程平滑調壓,輸出電壓調節采用進口單個多圈電位器,升壓過程平穩,調節精度高。
◆ 負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強,保護完善可靠,使操作安全。
◆ 采用最先進技術、工藝制造,率先應用中頻倍壓電路,采用最新的PWM高頻脈寬調制技術和大功率IGBT器件,從而使輸出高壓穩定度更高,紋波系數更小。
◆ 增設高精度0.75UDC1mA功能,為做氧化鋅避雷器測量帶來極大的方便。
◆ 過電壓整定采用了數字撥碼開關,能將整定電壓值直觀顯示,顯示數值單位為kV,一目了然。
◆ 故障取樣采用專用的傳感器,動作時間為納秒級,光隔離元件也為納秒級,可快速完全關斷直流主回路,從而最大的保護儀器不受損傷。

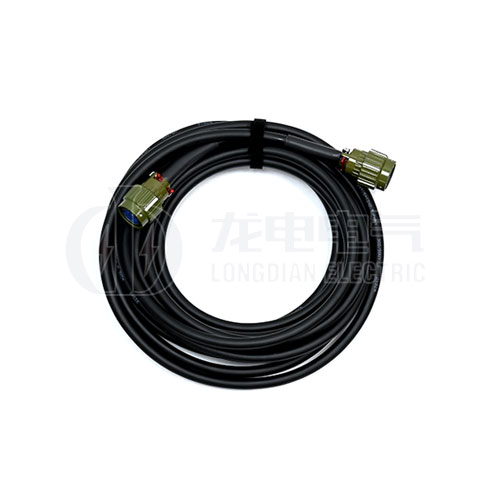

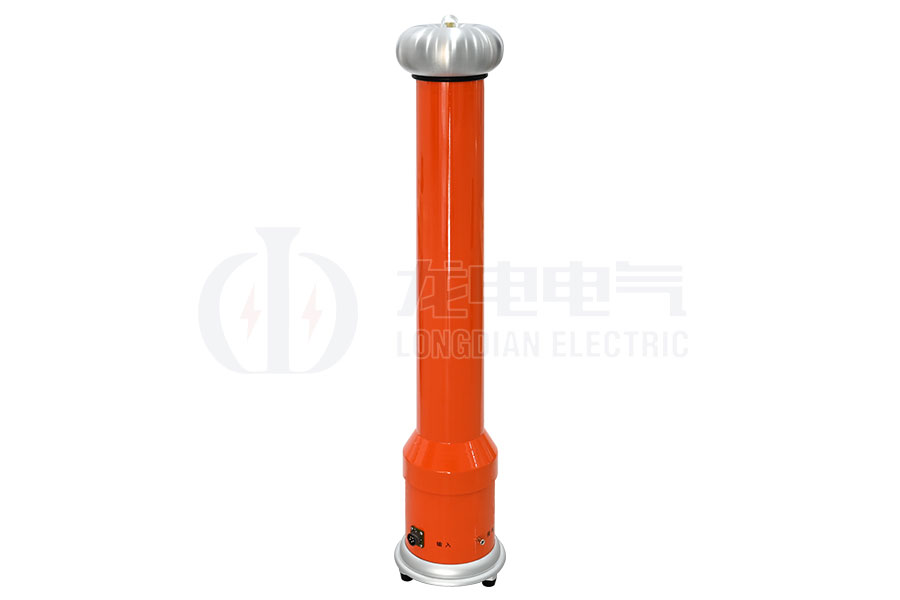

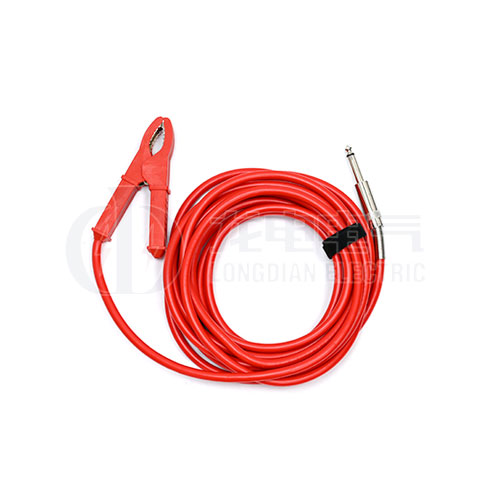

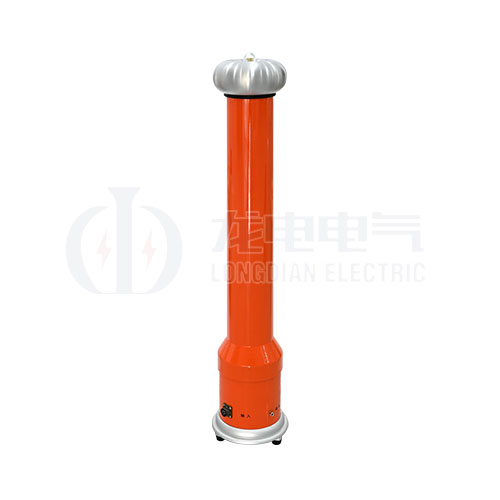

◆ 倍壓筒采用新型材料,輕巧、堅固。底部設有三只內藏式支撐腳,增加了倍壓筒的穩定性。外表涂特種絕緣材料,電氣性能好,防潮能力強。

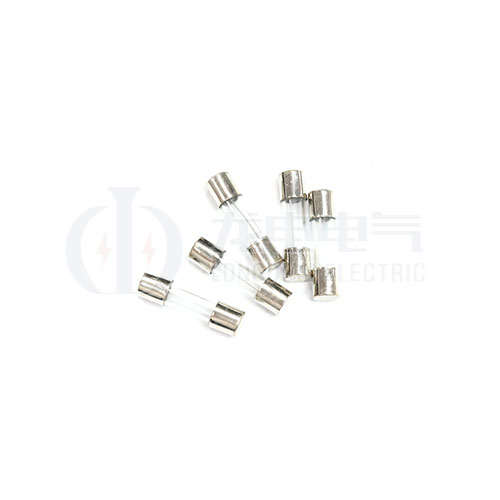

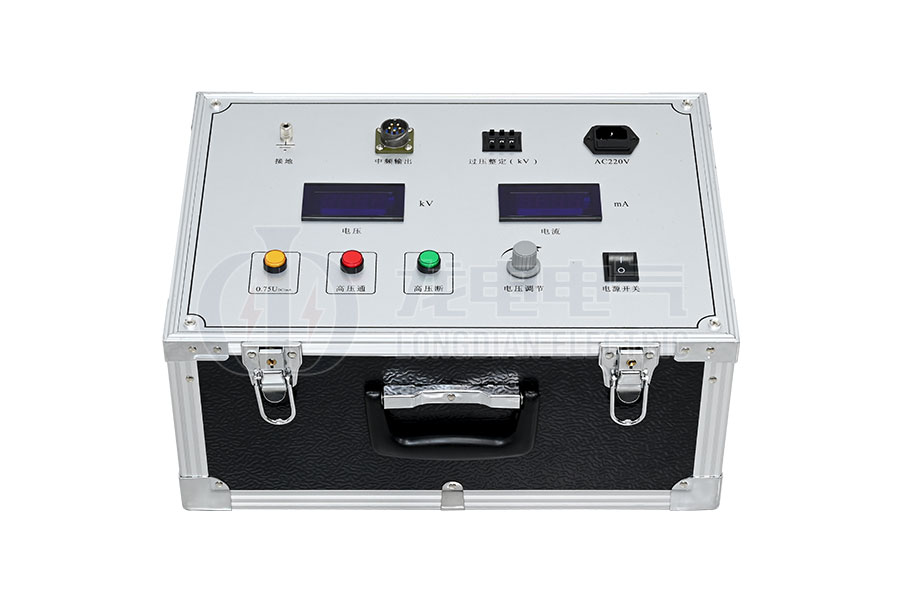

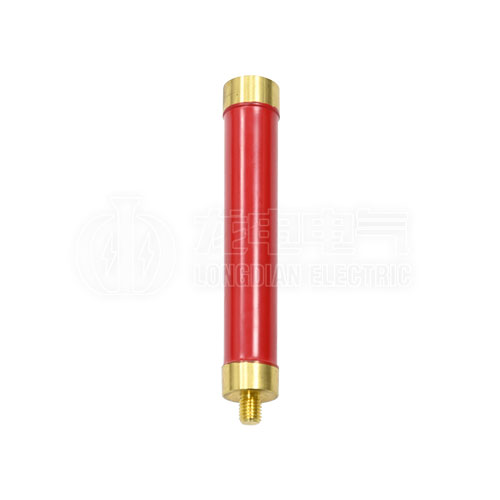

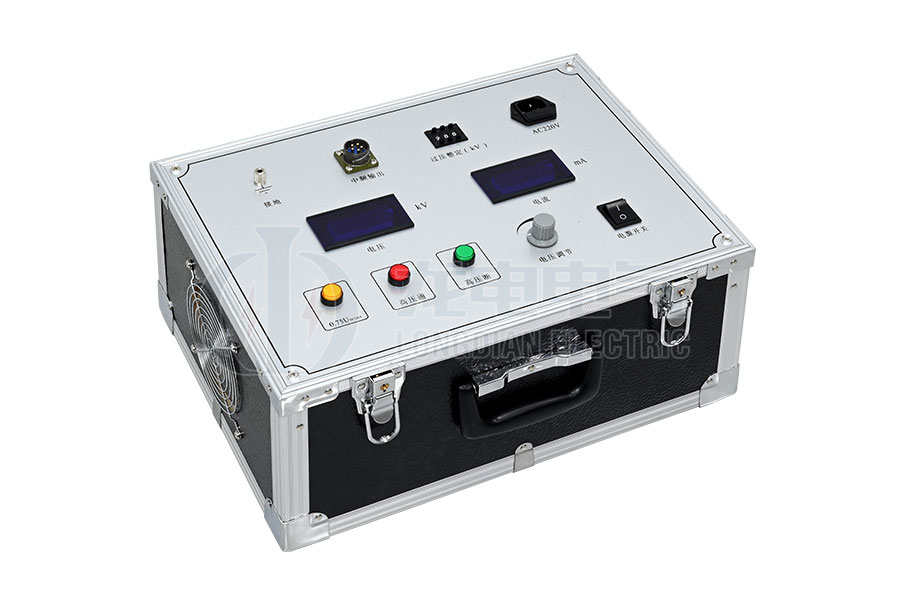

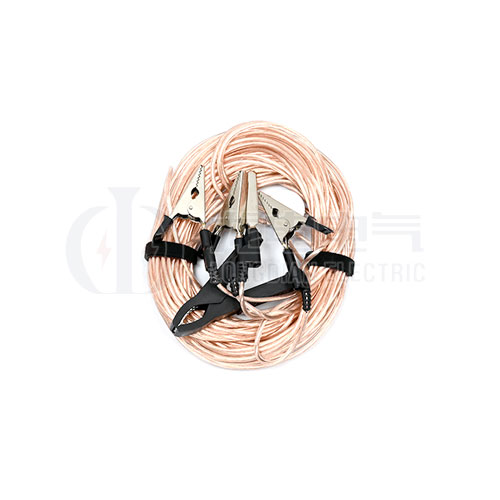

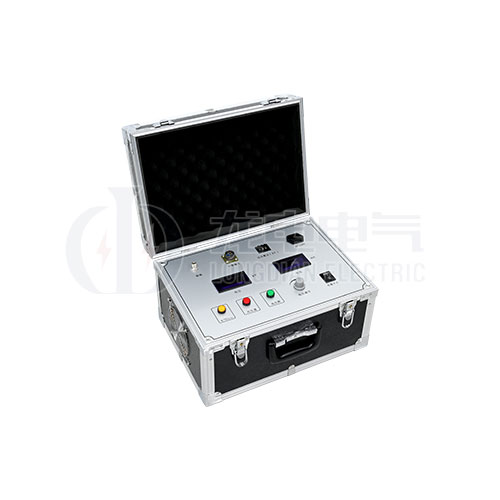

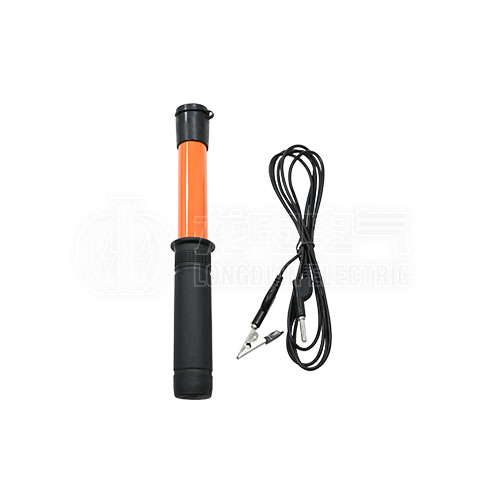

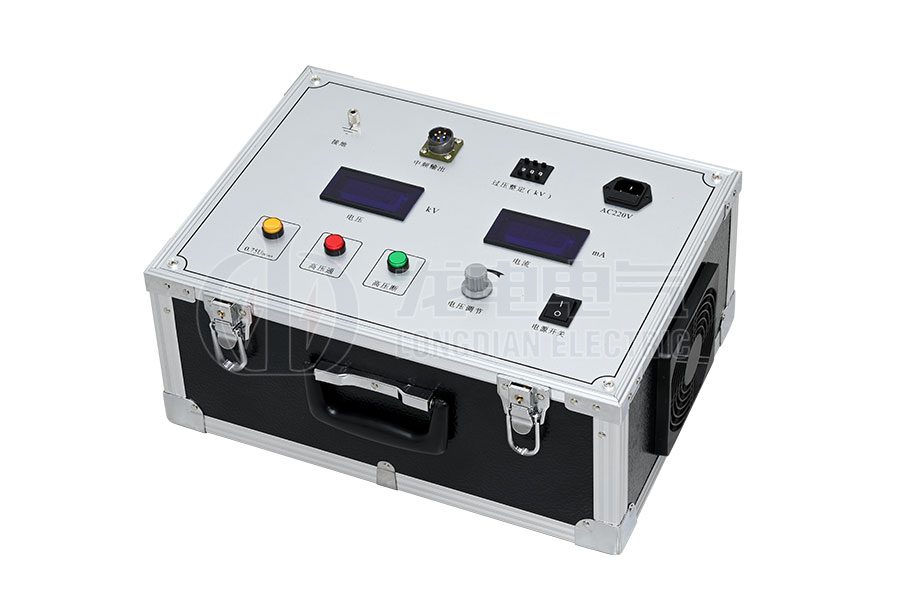

◆ 機箱采用鋁合金機箱,體積小,重量更輕、更美觀、更可靠、操作簡單、功能齊全,便于野外使用。
